مقدمه
در هر سیستم توزیع برق، حفاظت از تجهیزات و جلوگیری از خسارتهای ناشی از اتصال کوتاه و اضافهبار اهمیت بسیار زیادی دارد. یکی از مهمترین تجهیزات حفاظتی که در تابلوهای برق فشار ضعیف (LV) مورد استفاده قرار میگیرد، کلید اتوماتیک کمپکت یا MCCB (Molded Case Circuit Breaker) است. این کلیدها با قابلیت تحمل جریانهای بالا، قدرت قطع زیاد و امکان تنظیم پارامترهای حفاظتی، انتخابی ایدهآل برای پروژههای صنعتی، تجاری و ساختمانی هستند.
در این مقاله با عملکرد کلید MCCB، مزایا، کاربردها، تفاوت آن با MCB و ACB و همچنین مقایسه برندهای معتبر Siemens، Schneider Electric، ABB، LS Electric و Hyundai Electric آشنا میشویم.
کلید MCCB چیست؟
کلید MCCB نوعی کلید حفاظتی فشار ضعیف است که برای حفاظت مدارهای الکتریکی در برابر اضافهبار، اتصال کوتاه و در برخی مدلها خطای زمین طراحی شده است. برخلاف کلیدهای مینیاتوری (MCB)، این کلیدها برای جریانهای بالاتر (از حدود 16 تا 3200 آمپر) ساخته شدهاند و در بسیاری از مدلها امکان تنظیم جریان و زمان عملکرد را نیز فراهم میکنند.
وظایف اصلی کلید MCCB
- حفاظت در برابر اضافهبار
- حفاظت در برابر اتصال کوتاه
- حفاظت در برابر خطای زمین (در مدلهای مجهز)
- قطع و وصل ایمن مدار
- حفاظت از کابلها، موتورهای الکتریکی، ترانسفورماتورها و ژنراتورها
مهمترین اجزای کلید MCCB
- بدنه عایق مقاوم (Molded Case)
- کنتاکتهای ثابت و متحرک
- محفظه خاموشکننده جرقه (Arc Chute)
- واحد حفاظتی حرارتی و مغناطیسی یا الکترونیکی
- مکانیزم قطع سریع
- دسته قطع و وصل
- ترمینالهای ورودی و خروجی
انواع واحد حفاظتی
Thermal-Magnetic
رایجترین نوع MCCB که از دو بخش تشکیل شده است:
- حفاظت حرارتی برای اضافهبار
- حفاظت مغناطیسی برای اتصال کوتاه
Electronic Trip Unit
نسل جدید کلیدهای کمپکت که دارای قابلیتهایی مانند:
- تنظیم دقیق جریان
- تنظیم زمان قطع
- حفاظت زمین
- ثبت خطاها
- ارتباط با سیستمهای مانیتورینگ و BMS
مزایای استفاده از MCCB
- قدرت قطع بالا
- طول عمر زیاد
- قابلیت تنظیم جریان
- کاهش هزینه تعمیرات
- حفاظت مطمئن از تجهیزات
- قابلیت نصب تجهیزات جانبی
- قابلیت کنترل از راه دور
- مناسب برای شبکههای صنعتی
کاربردهای کلید MCCB
کلیدهای کمپکت تقریباً در تمام پروژههای بزرگ برقی استفاده میشوند:
- تابلو برق فشار ضعیف (LV)
- تابلوهای توزیع اصلی (MDB)
- تابلوهای فرعی (SMDB)
- صنایع نفت، گاز و پتروشیمی
- کارخانهها
- برجهای مسکونی
- مراکز تجاری
- بیمارستانها
- دیتاسنترها
- نیروگاههای خورشیدی
- ایستگاههای شارژ خودروهای برقی
- سیستمهای تهویه مطبوع (HVAC)
تفاوت MCCB با MCB
| ویژگی | MCB | MCCB |
|---|---|---|
| جریان نامی | تا 125 آمپر | تا 3200 آمپر |
| قدرت قطع | پایینتر | بسیار بالا |
| قابلیت تنظیم | ندارد | دارد |
| کاربرد | ساختمانهای کوچک | پروژههای صنعتی و تجاری |
| تجهیزات جانبی | محدود | بسیار متنوع |

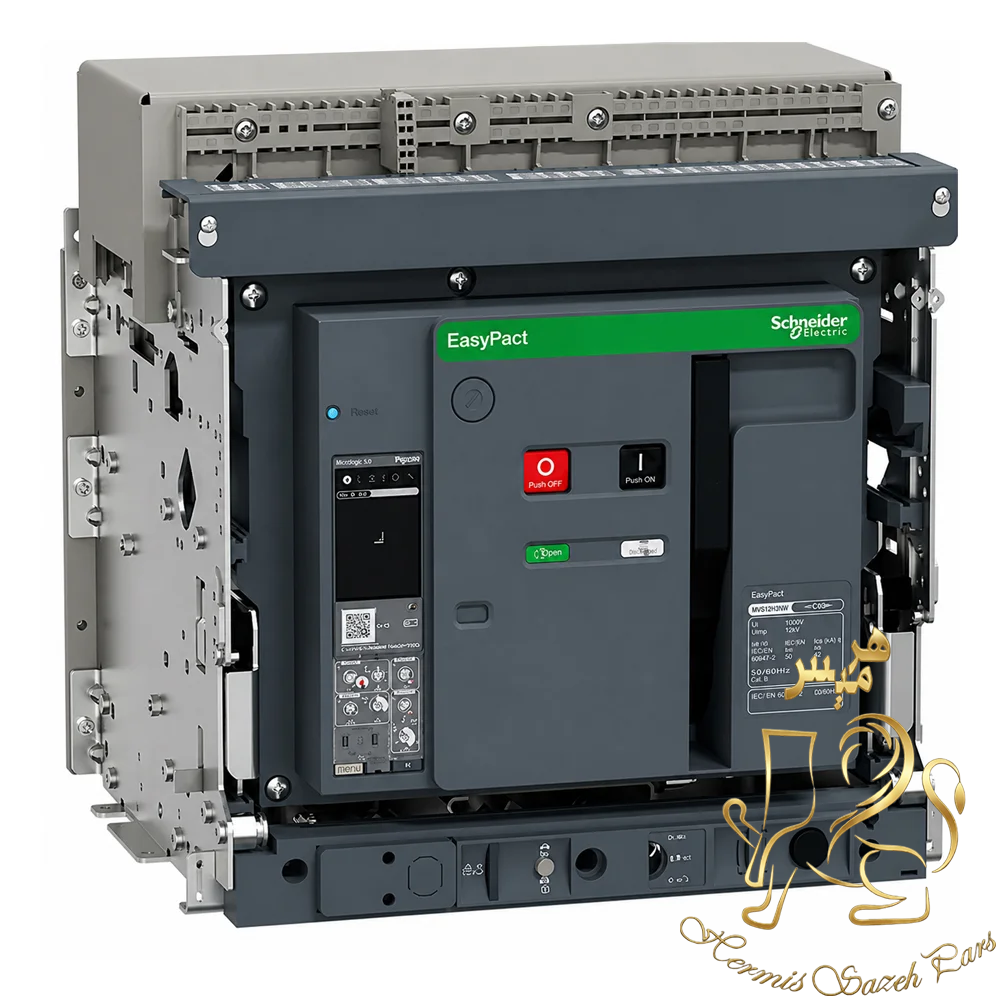

تفاوت MCCB با ACB
کلید ACB معمولاً در جریانهای بسیار بالا (630 تا 6300 آمپر و بیشتر) و بهعنوان کلید اصلی تابلو استفاده میشود، در حالی که MCCB بیشتر برای فیدرها، موتورهای بزرگ و خطوط توزیع کاربرد دارد.
معرفی بهترین برندهای MCCB

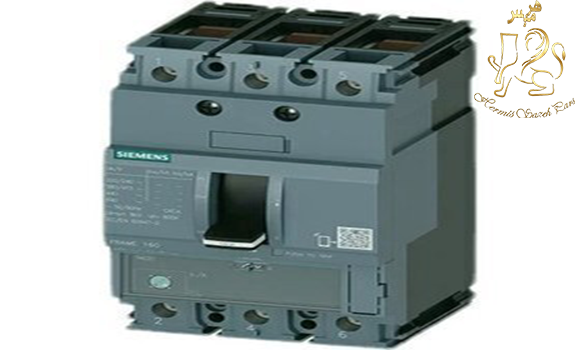

۱. Siemens
زیمنس آلمان یکی از معتبرترین برندهای تجهیزات برق صنعتی جهان است.
سریهای محبوب:
- 3VA1
- 3VA2
مزایا:
- کیفیت ساخت بسیار بالا
- دقت عملکرد عالی
- قدرت قطع بالا
- عمر مکانیکی طولانی
- پشتیبانی از سیستمهای هوشمند
کاربرد: صنایع حساس، مراکز داده، نیروگاهها و پروژههای بزرگ.
۲. Schneider Electric
اشنایدر الکتریک فرانسه از شناختهشدهترین تولیدکنندگان تجهیزات توزیع برق است.
سریهای محبوب:
- ComPacT NSX
- ComPacT NSXm
مزایا:
- تنوع بسیار بالا
- تجهیزات جانبی کامل
- قابلیت مانیتورینگ
- کیفیت ساخت عالی
- هماهنگی حفاظتی مناسب
کاربرد: ساختمانهای هوشمند، مراکز تجاری، صنایع و بیمارستانها.
۳. ABB
ABB سوئیس یکی از پیشگامان فناوری برق است.
سری معروف:
- Tmax XT
مزایا:
- قابلیت اطمینان بسیار بالا
- عملکرد دقیق
- تنظیمات حفاظتی پیشرفته
- مناسب برای محیطهای صنعتی سخت
۴. LS Electric
LS Electric کره جنوبی در سالهای اخیر سهم قابل توجهی از بازار خاورمیانه را به دست آورده است.
مزایا:
- قیمت مناسب
- کیفیت مطلوب
- نصب آسان
- خدمات پس از فروش مناسب
کاربرد: پروژههای ساختمانی، صنعتی و عمرانی.
۵. Hyundai Electric
هیوندای الکتریک یکی دیگر از برندهای معتبر کرهای است.
مزایا:
- کیفیت مناسب
- قیمت رقابتی
- قدرت قطع قابل قبول
- دوام بالا
کاربرد: پروژههای متوسط و صنعتی.
مقایسه برندها
| برند | کیفیت | نوآوری | قیمت | خدمات |
| Siemens | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | بالا | عالی |
| Schneider | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | بالا | عالی |
| ABB | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ | بالا | بسیار خوب |
| LS | ⭐⭐⭐⭐ | ⭐⭐⭐⭐ | اقتصادی | خوب |
| Hyundai | ⭐⭐⭐⭐ | ⭐⭐⭐ | اقتصادی | خوب |
چگونه MCCB مناسب انتخاب کنیم؟
در هنگام خرید باید موارد زیر بررسی شود:
- جریان نامی (In)
- قدرت قطع (Icu)
- تعداد پل
- ولتاژ کاری
- نوع بار
- جریان اتصال کوتاه شبکه
- قابلیت تنظیم
- شرایط محیطی
- برند و اصالت کالا
- خدمات پس از فروش
چرا انتخاب برند اهمیت دارد؟
کلید MCCB مستقیماً مسئول حفاظت از تجهیزات گرانقیمت مانند ترانسفورماتورها، ژنراتورها، کابلها و موتورهای صنعتی است. استفاده از برندهای معتبر باعث افزایش ایمنی، کاهش هزینههای تعمیرات و افزایش عمر تجهیزات خواهد شد.
نتیجهگیری
کلید MCCB یکی از مهمترین تجهیزات حفاظتی در سیستمهای برق فشار ضعیف است و انتخاب صحیح آن نقش تعیینکنندهای در ایمنی و پایداری شبکه برق دارد. برندهای زیمنس، اشنایدر، ABB، LS و هیوندای هرکدام مزایا و ویژگیهای خاص خود را دارند و انتخاب نهایی باید بر اساس نیاز پروژه، شرایط فنی، بودجه و سطح حفاظت مورد نیاز انجام شود.
اگر قصد طراحی یا اجرای تابلو برق صنعتی دارید، انتخاب یک کلید MCCB باکیفیت از برند معتبر، سرمایهگذاری هوشمندانهای برای افزایش قابلیت اطمینان سیستم خواهد بود.
پرسشهای متداول (FAQ)
MCCB چیست؟
کلید اتوماتیک کمپکت برای حفاظت مدارهای فشار ضعیف در برابر اضافهبار و اتصال کوتاه است.
تفاوت MCCB و MCB چیست؟
MCCB جریان و قدرت قطع بالاتری دارد و قابلیت تنظیم جریان را نیز ارائه میدهد.
بهترین برند MCCB کدام است؟
زیمنس، اشنایدر و ABB در رده ممتاز جهانی قرار دارند و LS و هیوندای نیز گزینههای اقتصادی و قابل اعتماد محسوب میشوند.
آیا میتوان از MCCB برای حفاظت موتور استفاده کرد؟
بله، در بسیاری از پروژههای صنعتی از MCCB برای حفاظت موتورهای الکتریکی همراه با تجهیزات حفاظتی مناسب استفاده میشود.
