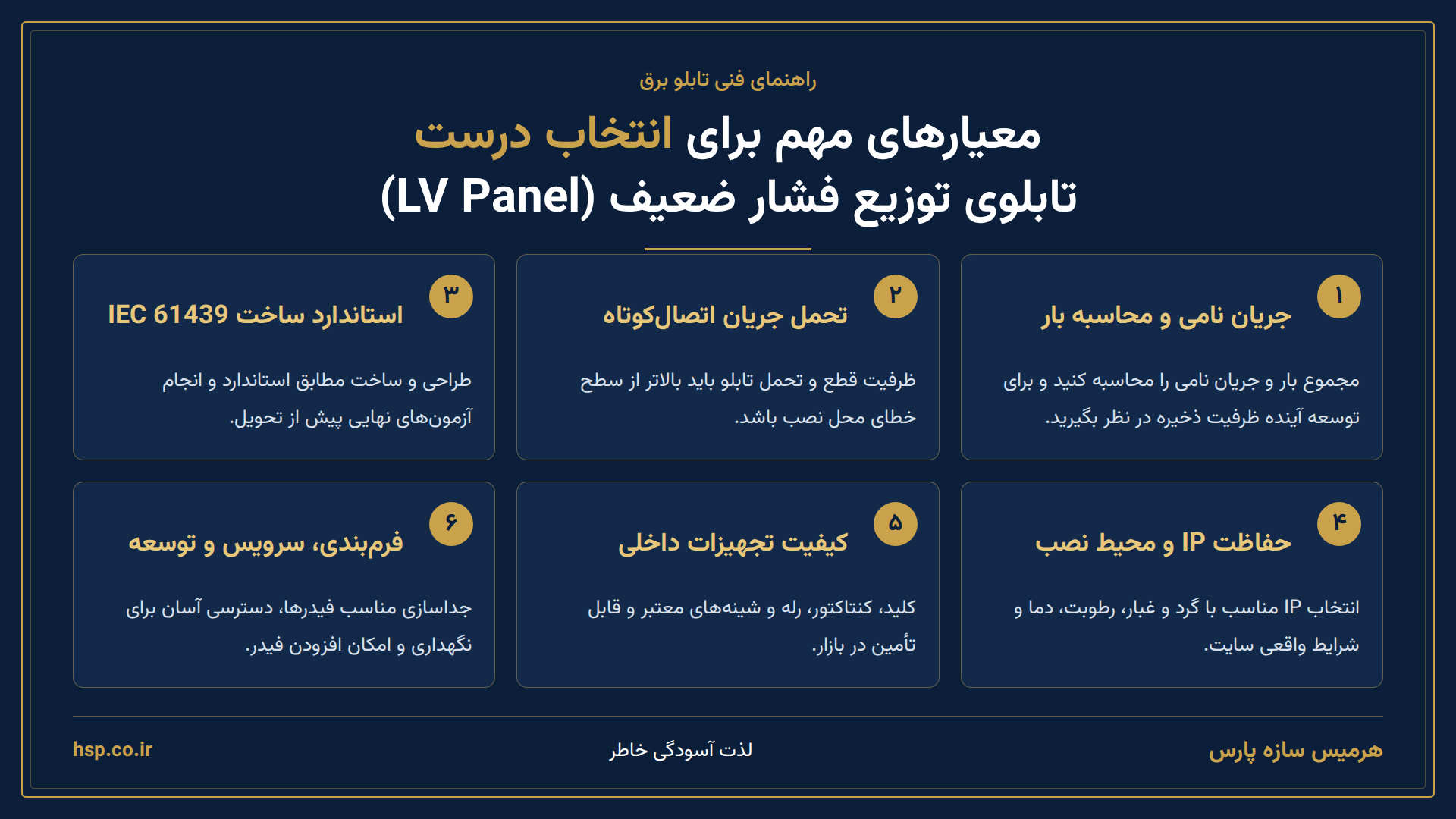

در پروژه‌های صنعتی، تجاری و مسکونی، انتخاب تابلوی برق فشارضعیف (LV) یکی از حیاتی‌ترین تصمیم‌گیری‌ها برای تضمین ایمنی، استمرار فعالیت و بهره‌وری سیستم است. اگرچه نام برند سازنده تجهیزات داخلی اهمیت دارد، اما تمرکز صرف بر نام برند می‌تواند شما را از اصول مهندسی اصلی دور کند. در ادامه، معیارهای کلیدی و فارغ از برند را برای انتخاب یک تابلوی LV استاندارد بررسی می‌کنیم.
۱. انطباق با استانداردهای بین‌المللی و ملی (IEC 61439)
مهم‌ترین معیار پیش از بررسی هر ویژگی ظاهری، تطابق طراحی و ساخت تابلو با استانداردهای مرجع، به‌ویژه سری استانداردهای IEC 61439 است. این استاندارد تضمین میکند که تابلو از نظر تست‌های نوعی (Type Test) شامل پایداری حرارتی، مقاومت در برابر اتصال کوتاه و ایمنی درین‌برک‌ها ارزیابی شده است.
۲. رتبه حفاظت (IP Code) و شرایط محیطی
تابلوی برق باید متناسب با محل نصب (فضای سرپوشیده، فضای باز، محیطهای مرطوب، پرگردوغبار یا مستعد گازهای خورنده) انتخاب شود. درجه حفاظت IP (مانند IP54 یا IP65) مشخص میکند که تابلو تا چه حد در برابر نفوذ آب و اجسام خارجی مقاوم است.
۳. سطح جریان اتصال کوتاه (Icw و Icc) و استحکام مکانیکی
شینهبندی (Busbar) و بدنه تابلو باید توانایی تحمل حداکثر جریان اتصال کوتاه احتمالی در شبکه را بدون آسیب دیدن داشته باشند. محاسبه دقیق جریان اتصال کوتاه و انتخاب مقاطع مناسب شین‌ها از مهم‌ترین وظایف طراح است.
۴. سطح جداسازی (Form of Separation)
بسته به سطح ایمنی مورد نیاز و ضرورت استمرار سرویس‌دهی، تابلوها در فرمهای مختلفی از Form 1 تا Form 4 دسته‌بندی می‌شوند. این فرم‌ها مشخص میکنند که شین‌ها، کلیدها و ترمینال‌ها تا چه اندازه از یکدیگر ایزوله شده‌اند تا خطای یک بخش به سایر بخش‌ها سرایت نکند.
پرسش و پاسخ‌های متداول
۱. آیا برند تجهیزات داخلی تابلو LV مهمتر از بدنه و طراحی آن است؟
خیر. برند کلیدها و قطعات داخلی تنها بخشی از کیفیت تابلو است. اگر طراحی شینهبندی، رعایت استانداردهای فاصله هوایی و خزشی (Clearance & Creepage)، تهویه مناسب و کیفیت ورق بدنه رعایت نشده باشد، حتی بهترین برندهای تجهیزات نیز نمی‌توانند مانع از خرابی یا بروز حادثه در تابلو شوند.
۲. چگونه درجه حفاظت (IP) مناسب را برای تابلوی فشارضعیف انتخاب کنیم؟
انتخاب IP کاملاً به محیط نصب بستگی دارد. برای محیطهای داخلی سرپوشیده و تمیز، IP41 یا IP43 معمولاً کافی است؛ اما برای فضاهای باز، کارخانجات صنعتی با گردوغبار زیاد، یا محیطهای در معرض پاشش آب، استفاده از درجات حفاظت بالاتر مانند IP54، IP65 یا بالاتر الزامی است.
۳. تفاوت اصلی فرمهای جداسازی (Forms of Separation) در تابلوهای LV چیست؟
فرمهای جداسازی (از Form 1 تا Form 4) نشاندهنده میزان تفکیک فیزیکی بین شین‌ها، واحدهای عملیاتی (کلیدها) و ترمینالهای ورودی/خروجی هستند. به عنوان مثال، در Form 4 هر فیدر یا کلید در محفظه کاملاً ایزوله خود قرار دارد که ایمنی اپراتور را به حداکثر رسانده و امکان تعمیر و نگهداری بدون قطع کل سیستم را فراهم میکند.
