انتخاب صحیح اینورتر یکی از مهم‌ترین تصمیمات در طراحی سیستم‌های برقی، نیروگاه‌های خورشیدی و درایوهای صنعتی است. اینورترها (Inverters) یا مبدل‌های برق DC به AC، بر اساس ساختار، نحوه اتصال به شبکه و عملکرد عملکردی به دسته‌های مختلفی تقسیم می‌شوند.

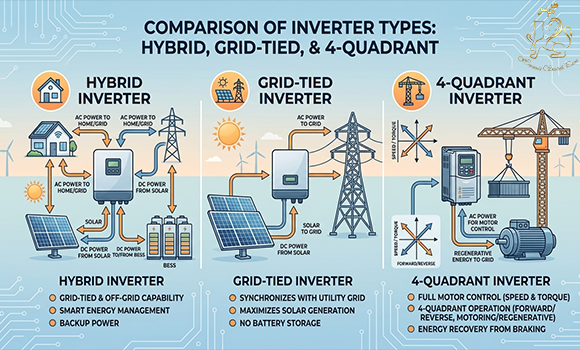

در این مقاله، علاوه بر مقایسه جامع انواع اینورتر، به بررسی دقیق سه مفهوم تخصصی و کاربردی یعنی اینورتر چهارناحیهای (4-Quadrent)، اینورتر هیبریدی (Hybrid) و اینورتر متصل به شبکه (Grid-Tied) می‌پردازیم.
اینورتر چیست و چه وظیفه‌ای در شبکه دارد؟
اینورتر یک تجهیز الکترونیک قدرت است که جریان مستقیم (DC) حاصل از باتری‌ها، پنل‌های خورشیدی یا یکسوکننده‌ها را به جریان متناوب (AC) با ولتاژ و فرکانس دلخواه تبدیل می‌کند. این تجهیزات در سیستم‌های صنعتی برای کنترل سرعت موتورها (VFD) و در سیستم‌های تجدیدپذیر برای تزریق برق به شبکه یا تامین برق اضطراری به کار می‌روند.
بررسی مفاهیم تخصصی و انواع اینورتر پیشرفته
۱. اینورتر متصل به شبکه (Grid-Tied Inverter)
اینورتر متصل به شبکه یا On-Grid، مستقیماً به شبکه برق شهری متصل میشود. وظیفه اصلی این اینورتر، همگام‌سازی (Synchronization) ولتاژ و فرکانس برق تولیدی (مثلاً از پنل خورشیدی) با شبکه سراسری است.
ویژگی کلیدی: فاقد بانک باتری است و هزینه اولیه پایین‌تری دارد.
محدودیت: در صورت قطعی برق شبکه، به دلایل ایمنی (حفاظت جزیره‌ای شدن یا Anti-Islanding) متوقف میشود و نمی‌تواند برق اضطراری تامین کند.
۲. اینورتر هیبریدی (Hybrid Inverter)
اینورتر هیبریدی ترکیبی هوشمند از اینورتر متصل به شبکه (Grid-Tied) و منفصل از شبکه (Off-Grid) است. این تجهیز میتواند هم‌زمان با شبکه سراسری، پنل‌های خورشیدی و سیستم‌های ذخیره‌سازی انرژی باتری (BESS) ارتباط برقرار کند.
عملکرد هوشمند: در زمان وجود برق، انرژی مازاد را در باتری ذخیره یا به شبکه تزریق می‌کند؛ در زمان قطعی برق، بلافاصله روی حالت باتری سوییچ کرده و برق مصرف‌کننده را تامین می‌کند.
کاربرد: بهترین گزینه برای مدیریت هوشمند انرژی، کاهش هزینه‌های پیک مصرف و تامین برق بی‌وقفه.
۳. اینورتر چهارناحیهای (4-Quadrant Inverter)
اینورتر یا درایو ۴ ناحیه‌ای یکی از پیشرفته‌ترین مبدل‌های توان در صنعت است که قابلیت کار در هر ۴ ناحیه گشتاور-سرعت (یا ولتاژ-جریان) را دارد:
ناحیه ۱ (موتوری راست‌گرد): ولتاژ و جریان هر دو مثبت (تولید گشتاور در جهت حرکت).
ناحیه ۲ (ژانراتوری/ترمز راست‌گرد): ولتاژ مثبت، جریان منفی (بازگشت انرژی به سیستم هنگام کاهش سرعت).
ناحیه ۳ (موتوری چپ‌گرد): ولتاژ و جریان هر دو منفی.
ناحیه ۴ (ژنراتوری/ترمز چپ‌گرد): ولتاژ منفی، جریان مثبت.
مزیت اصلی: قابلیت بازبازدهی انرژی (Regenerative Braking). این اینورتر میتواند انرژی جنبشی حاصل از ترمز موتورهای سنگین (مثل جرثقیل‌ها، آسانسورها و سانتریفیوژها) را به برق قابل استفاده تبدیل کرده و به شبکه یا باتری بازگرداند. و نیز حتی میتواند بجای بانک خازنی نیز استفاده گردد .
جدول مقایسه جامع انواع اینورتر
| نوع اینورتر | اتصال به شبکه | نیاز به باتری | قابلیت ترمز بازبازدهی (Regeneration) | تامین برق در قطعی شبکه | کاربرد اصلی |
|---|---|---|---|---|---|
| Grid-Tied (متصل به شبکه) | بله | خیر | خیر | خیر | نیروگاه‌های خورشیدی آنگرید |
| Off-Grid (منفصل از شبکه) | خیر | بله | خیر | بله | ویلاها و مناطق بدون برق شبکه |
| Hybrid (هیبریدی) | بله | بله | بله (در برخی مدل‌ها) | بله | سیستم‌های BESS و منازل هوشمند |
| 4-Quadrant (چهارناحیهای) | بله/خیر | اختیاری | بله (کامل) | بر اساس نوع طراحی | آسانسورها، جرثقیل‌های صنعتی، VFD پیشرفته |
کدام اینورتر برای پروژه شما مناسب‌تر است؟
اگر هدف شما فقط کاهش قبض برق یا فروش تضمینی است ... اینورتر Grid-Tied
اگر نیاز به پشتیبانی قطعی برق + ذخیره‌سازی هوشمند در باتری دارید ... اینورتر Hybrid
اگر با بار سنگین صنعتی، کنترل دقیق موتور و بازیابی انرژی ترمز سر و کار دارید ... اینورتر 4-Quadrant
جمع‌بندی
انتخاب اینورتر مناسب بستگی مستقیم به الزامات فنی، بودجه و نوع بار پروژه شما دارد. امروزه با رشد فناوری‌های ذخیره‌سازی انرژی (BESS) و نیروگاه‌های تجدیدپذیر، استفاده از اینورترهای هیبریدی و چهارناحیهای به دلیل قابلیت‌های هوشمند و بازدهی بالا، به انتخاب اول صنایع پیشرو تبدیل شده است.
