تابلو برق LV چیست؟ | طراحی و ساخت تابلو فشار ضعیف
تابلو برق فشار ضعیف؛ قلب توزیع و کنترل انرژی الکتریکی
تابلو برق LV (Low Voltage Switchboard) یکی از اصلیترین تجهیزات در سیستم توزیع برق ساختمانها، صنایع و تأسیسات زیرساختی است. این تابلو وظیفه توزیع، حفاظت، کنترل و مدیریت انرژی الکتریکی را در سطح فشار ضعیف بر عهده دارد و میتواند متناسب با نیاز هر پروژه طراحی و ساخته شود.
در هر پروژه، انتخاب صحیح ساختار تابلو LV، تجهیزات حفاظتی، ظرفیت شینهها و نحوه توزیع بار، نقش مهمی در ایمنی، قابلیت اطمینان و تداوم تأمین برق دارد.
تابلو برق LV چه کاری انجام میدهد؟
یک تابلو برق فشار ضعیف معمولاً چند وظیفه اصلی را بهصورت همزمان انجام میدهد:
توزیع برق
انتقال و تقسیم انرژی الکتریکی از منبع اصلی به مدارها و مصرفکنندههای مختلف.
حفاظت الکتریکی
محافظت از تجهیزات و مدارها در برابر اضافهبار، اتصال کوتاه و سایر خطاهای الکتریکی با استفاده از تجهیزات حفاظتی مناسب.
کنترل و مانیتورینگ
امکان کنترل، اندازهگیری و پایش پارامترهای الکتریکی مانند جریان، ولتاژ، توان و انرژی.
افزایش قابلیت اطمینان
طراحی صحیح تابلو و تفکیک مناسب مدارها میتواند به کاهش اثر خطا و افزایش تداوم سرویس کمک کند.

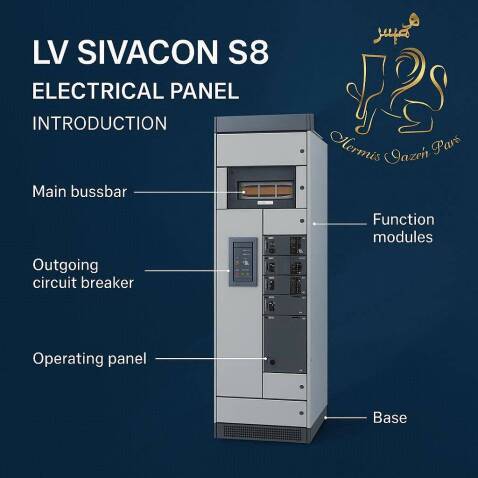

تابلو LV از چه اجزایی تشکیل میشود؟
ساختار تابلو بر اساس نوع پروژه و سطح عملکرد مورد نیاز تعیین میشود، اما معمولاً شامل اجزای زیر است:
Circuit Breakers
Busbars
Protection Devices
Metering & Monitoring Equipment
Control Components
Contactors & Relays
Surge Protection Devices (SPD)
Current Transformers (CT)
Control & Auxiliary Circuits
انتخاب برند، مدل و مشخصات تجهیزات باید بر اساس بار پروژه، سطح اتصال کوتاه، سیستم توزیع، الزامات حفاظتی و استانداردهای مورد استفاده انجام شود.

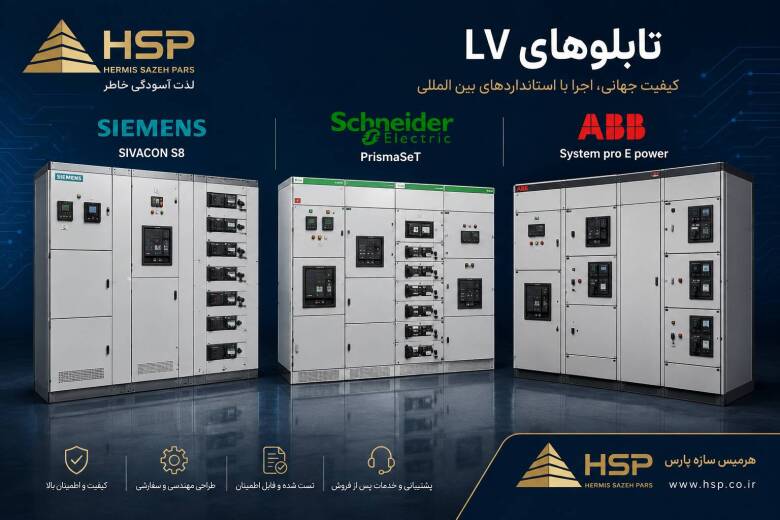

انواع تابلو برق LV
تابلوهای فشار ضعیف را میتوان بر اساس کاربرد و ساختار به گروههای مختلفی تقسیم کرد.
Main Distribution Board | MDB
تابلو اصلی توزیع برق که انرژی را از منبع ورودی دریافت کرده و بین فیدرهای مختلف توزیع میکند.
Motor Control Center | MCC
برای کنترل و حفاظت موتورهای الکتریکی و تجهیزات موتوری در پروژههای صنعتی.
Automatic Transfer Switch | ATS
برای انتقال خودکار بار بین دو منبع تغذیه، مانند برق شبکه و ژنراتور.
Power Factor Correction | PFC
برای اصلاح ضریب توان و کاهش توان راکتیو در سیستمهای الکتریکی.
Control & Automation Panels
برای کنترل فرآیندها، تجهیزات و سیستمهای اتوماسیون صنعتی.
تابلو برق LV در چه پروژههایی استفاده میشود؟
تابلوهای LV هرمیس میتوانند متناسب با نیاز پروژه در بخشهای مختلف مورد استفاده قرار گیرند:
صنایع و کارخانهها
توزیع انرژی، کنترل موتور و حفاظت تجهیزات صنعتی.
ساختمانهای تجاری و اداری
توزیع برق طبقات، تجهیزات مکانیکی و بارهای عمومی.
بیمارستانها
توزیع و مدیریت برق بخشهای مختلف و هماهنگی با سیستمهای برق اضطراری.
مراکز داده
توزیع برق تجهیزات حساس با تمرکز بر قابلیت اطمینان و تداوم سرویس.
پروژههای زیرساختی
تأسیسات، نیروگاهها، پروژههای انرژی و زیرساختهای صنعتی.
طراحی تابلو LV چگونه انجام میشود؟
یک تابلو برق حرفهای نباید صرفاً بر اساس تعداد فیدرها ساخته شود. طراحی باید بر اساس مشخصات واقعی پروژه انجام شود.
در هر پروژه، مواردی مانند:
Load List → Load Calculation → Short Circuit Level → Protection Coordination → Busbar Sizing → Equipment Selection → Panel Configuration
بررسی میشوند.
به همین دلیل، ظرفیت نامی تابلو بهتنهایی معیار کافی برای انتخاب آن نیست.
چرا طراحی مهندسی تابلو LV اهمیت دارد؟
یک تابلو LV مناسب باید بین چند عامل مهم تعادل ایجاد کند:
Safety
ایمنی افراد و تجهیزات
Reliability
قابلیت اطمینان و تداوم عملکرد
Performance
عملکرد مناسب تجهیزات حفاظتی و کنترلی
Maintainability
سهولت بهرهبرداری و تعمیرات
Cost Efficiency
بهینهسازی هزینه اولیه و هزینههای بهرهبرداری
تابلو LV فقط یک جعبه برق نیست
تابلو برق بخشی از زیرساخت انرژی پروژه است.
در پروژههای مدرن، تابلو LV میتواند در کنار سیستمهایی مانند:
Generator | UPS | BESS | Solar | ATS | EMS | SCADA
قرار گیرد و بخشی از یک معماری یکپارچه مدیریت و توزیع انرژی باشد.
این موضوع بهخصوص در پروژههای صنعتی، بیمارستانی و ساختمانهای بزرگ اهمیت بیشتری پیدا میکند.

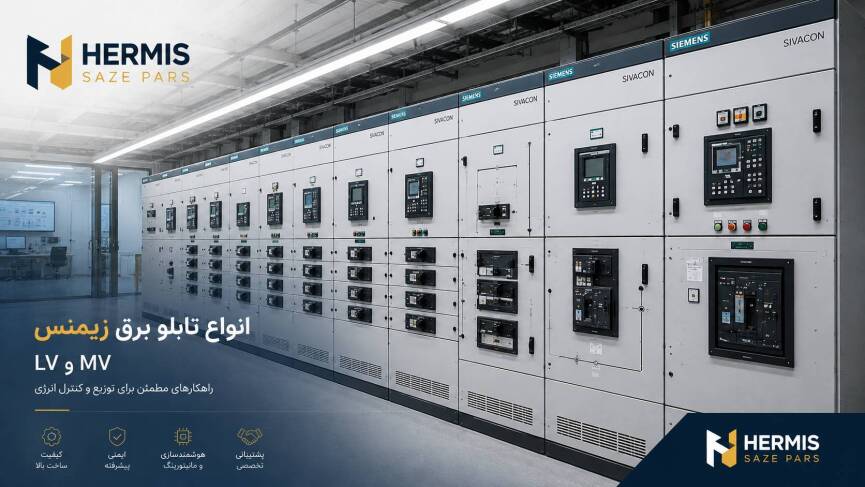

انتخاب تابلو LV مناسب پروژه شما
اگر برای پروژه خود به تابلو برق LV نیاز دارید، ابتدا باید مشخصات بار، نوع مصرف، سطح اتصال کوتاه، تعداد فیدرها و الزامات بهرهبرداری بررسی شود.
